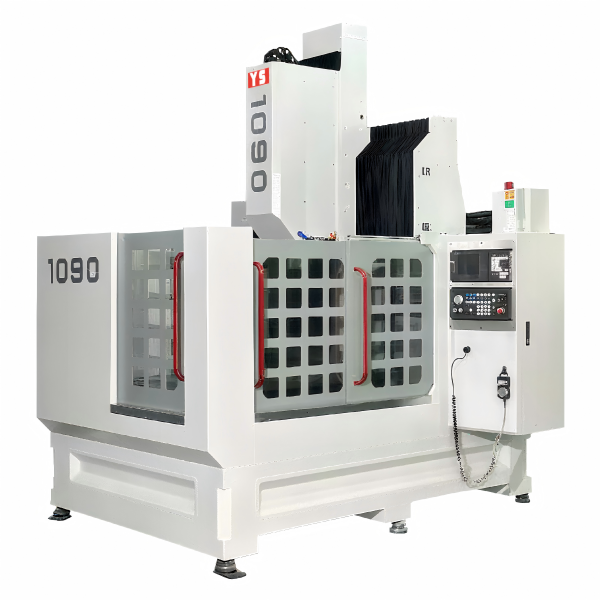

YS-1090 龙门加工中心
产品特点:
- 加工中心具有高速、高精、高效、可靠、安全系数高等主要特点,适合批量加工生产小型五金零部件。
- 集切削、钻孔、攻牙于一体的数控加工中心 , 加工效率高且精密。
- 采用亚数专有的“大电气系统”使机电配合发挥最佳效率。
- 采用抗变形专利重型底座,支持快速加工动作 , 可抵抗棒料加工时的振动,提高精度和光洁度。
技术参数 - 加工能力
- 最大钻孔直径 - 机械主轴 (mm)
铝 Ф70 / 钢 Ф60
- 选配最大钻孔直径 - 电主轴 (mm)
铝 Ф16 / 钢 Ф10
- 最大攻丝直径 - 机械主轴 (mm)
铝 M24 / 钢 M22
- 选配最大攻丝直径 - 电主轴 (mm)
铝 M10 / 钢 M8
- 最大铣刀直径 - 机械主轴 (mm)
Ф80
- 选配最大铣刀直径 - 电主轴 (mm)
Ф63
- 刀柄类型
BT40
- 伺服刀库容量
13 工位
- 重复定位精度 (mm)
± 0.01
技术参数 - 工作台
- 工作台面至主轴端距离 (mm)
150-650
- 工作台规格 (mm)
900×1000
- 工作台最大承重 (Kg)
800
技术参数 - 行程
- X 轴有效行程 (mm)
900
- Y 轴有效行程 (mm)
1000
- Z 轴有效行程 (mm)
500
技术参数 - 进给
- X 轴快移速度 (m/min)
25
- Y 轴快移速度 (m/min)
25
- Z 轴快移速度 (m/min)
20
- 进给伺服功率 (kW)
X, Y - 1.5, Z - 2.6
技术参数 - 主轴
- 主轴最高转速 - 机械主轴 (rpm)
8000
- 选配主轴最高转速 - 电主轴 (rpm)
18000
- 主轴电机功率 (kW)
11
- 主轴锥孔
BT40
- 主轴电机
上海众辰
技术参数 - 机台结构
- 丝杆 (mm)
40 台湾精密C3级滚珠型
- 导轨 (mm)
45 台湾精密P级滚珠型
技术参数 - 尺寸重量
- 控制系统
亚数智科® 或 选配
- 外形轮廓尺寸 (长 x 宽 x 高) (mm)
2600×2400×3500
- 总功率 (kW)
13
- 重量 (Kg)
7500
- (更多详情请咨询销售人员)
