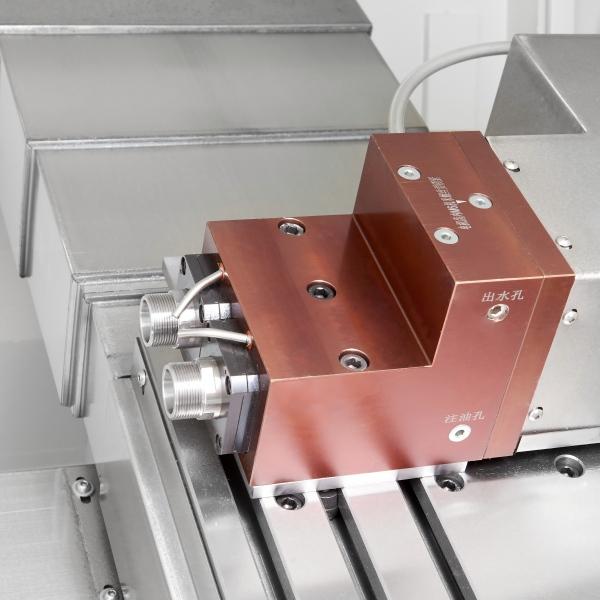

KX-36J 数控车床+动力头（端 2）
产品特点：
- 广泛应用于加工需要侧面或端面冲孔、攻螺纹、铣槽的工件，可大大提高效率和整体加工精度。
- 本功能部件适用于：KX-25J、KX-36J、KX-46J
- 其他同类可选配功能部件： 端 1 动力头、侧 1 动力头、侧 2 动力头
（更多详情请咨询销售人员）
技术参数 - 加工能力
- 最大过料直径 (mm)
Ф35
- 最大盘料直径（5寸卡盘）(mm)
125
- 最大加工工件长度 (mm)
180
- 工件适用加工精度 (mm)
±0.0075
- 刀架中心高度 (mm)
40
- 最大回转直径 (mm)
Ф300
- 刀柄规格 (mm)
16*16
- 刀具容量
6
技术参数 - 行程
- X 轴行程（直径）(mm)
600
- Z 轴行程 (mm)
230
技术参数 - 进给
- X 轴快移速度 (m/min)
18
- Z 轴快移速度 (m/min)
18
- X 轴伺服功率 (kW)
1.2
- Z 轴伺服功率 (kW)
1.2
技术参数 - 主轴
- 主轴最高速度 (rpm)
4000
- 主轴电机功率 (kW)
4
- 主轴鼻端
A2-4
- 支持液压卡盘的尺寸 (inch)
5
技术参数 - 机台结构
- 床身类型
30° 斜床身
- 底座类型
重型抗变形专利底座
- 夹紧方式
液压夹紧
- 丝杆 (mm)
25 C3级滚珠型
- 导轨 (mm)
25 P级滚珠型
技术参数 - 其他
- 控制系统
亚数智科® 或选配
- 外形轮廓尺寸（长 x 宽 x 高）(mm)
1750×1400×1800
- 总功率 (kW)
6
- 重量 (Kg)
1800
- 以下仅为 功能部件 - 端2动力头 参数
功能部件 - 加工能力
- 最大钻孔直径 (mm)
中碳钢 Ф8 / 铜铝 Ф10
- 最大攻牙直径 (mm)
中碳钢 M8 / 铜铝 M10
- ER夹头规格
ER 25
- 夹持钻头范围 (mm)
2-16
功能部件 - X 轴 / Z 轴
- X轴-ER夹头中心到主轴中心 (mm)
270
- Z轴-ER夹头螺母端面到夹头座端面 (mm)
220
- 动力头电机转速 (rpm)
2500
- 动力头最高功率 - 110电机 (kW)
1.8
功能部件 - 其他
- 排刀刀具台长度 (mm)
300
- 刀具容量
3
- 端 2 铣轴间距 (mm)
60
- （更多详情请咨询销售人员）
