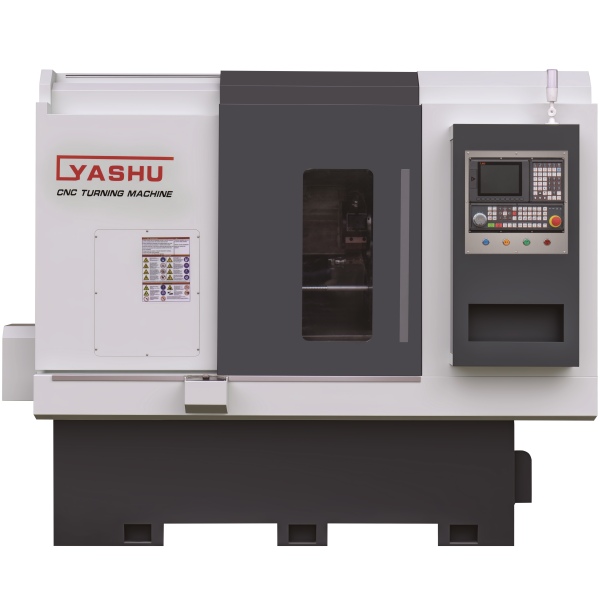

KX-52J Y轴刀塔尾顶机
产品特点:
- 多刀具协同加工效率较传统装夹提升40%。
- 实现车铣钻复合加工一键切换。
- 重切削工况下稳定性依然出色。
技术参数 - 加工能力
- 最大过料直径 (mm)
Ф51
- 最大盘料直径(8寸卡盘)(mm)
200
- 最大加工工件长度 (mm)
210
- 工件适用加工精度 (mm)
±0.005
- 最大回转直径 (mm)
Ф600
技术参数 - 行程
- X 轴行程(直径)(mm)
242
- Z 轴行程 (mm)
544
技术参数 - 进给
- X 轴快移速度 (m/min)
22-28
- Z 轴快移速度 (m/min)
22-28
- X 轴伺服功率 (kW)
1.8
- Z 轴伺服功率 (kW)
1.8
技术参数 - Y 轴
- Y 轴行程 (mm)
100
- Y 轴动力夹紧类型
ER 25
- A 轴最高转速 (rpm)
4000 / 15 IV.m
- Y 轴快移速度 (m/min)
20
- 最大钻孔直径 (mm)
Ф16
- 最大攻牙直径 (mm)
M12
技术参数 - 动力刀塔
- 刀塔工位
15
- 刀塔使用工具 (mm)
25×25
- 镗刀刀具 (mm)
32
- 相邻换刀时间 (s)
0.34
技术参数 - 主轴
- 主轴最高转速 (rpm)
3000
- 主轴电机功率 (kW)
7.5
- 主轴鼻端
A2-6
- 支持液压卡盘的尺寸 (inch)
8
技术参数 - 机台结构
- 床身类型
45° 斜床身
- 底座类型
重型抗变形专利底座
- 夹紧方式
液压夹紧
- 丝杆
C3级滚珠型
- 导轨
P级滚柱型
技术参数 - 其他
- 控制系统
亚数智科® 或选配
- 外形尺寸(长 x 宽 x 高)(mm)
2495×1653×2145
- 总功率 (kW)
12
- 重量 (Kg)
4000
- (更多详情请咨询销售人员)
