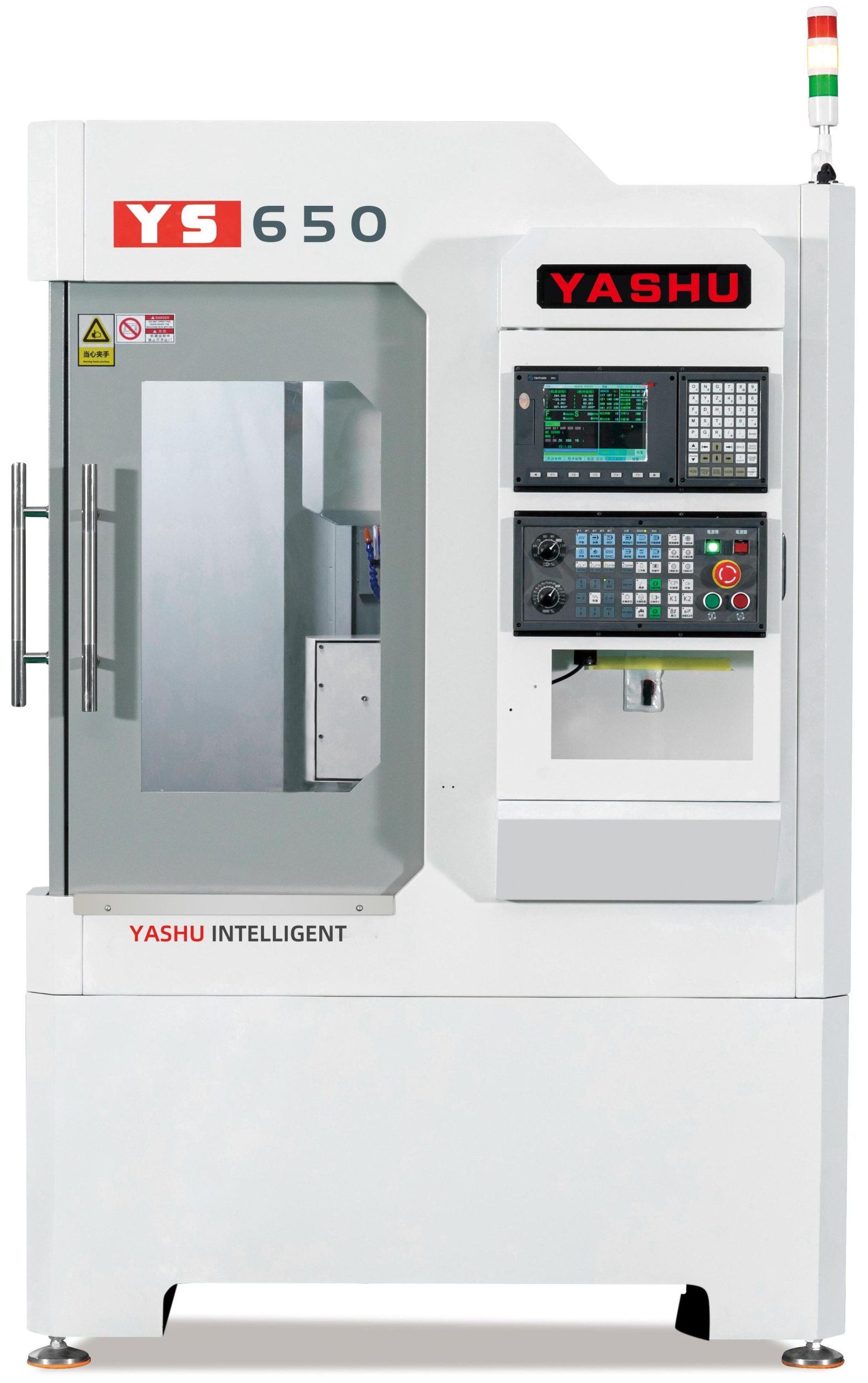

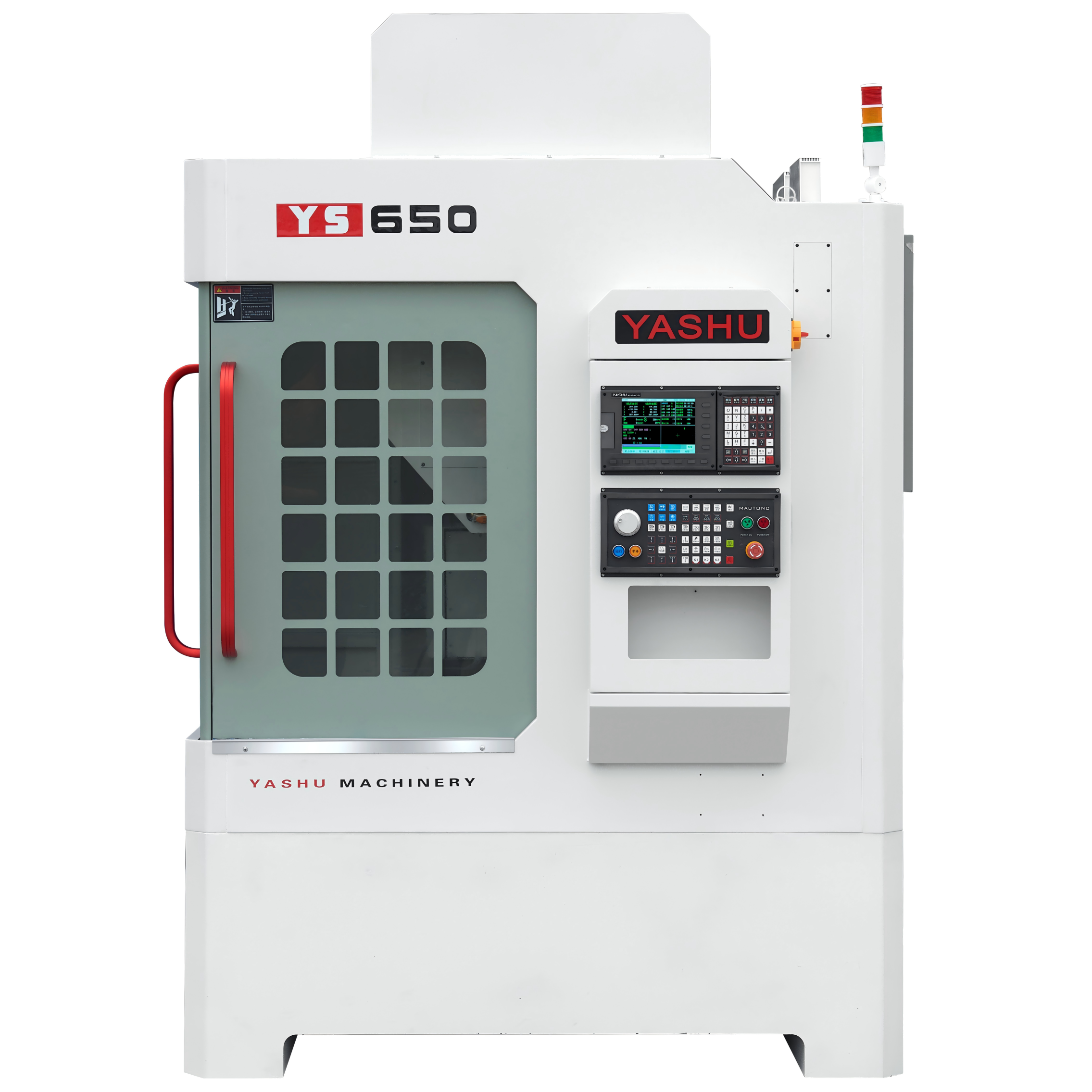

YS-650 龙门加工中心
产品特点：
- 加工中心具有高速、高精、高效、可靠、安全系数高等主要特点，适合批量加工生产小型五金零部件。
- 集切削、钻孔、攻牙于一体的数控加工中心 , 加工效率高且精密。
- 采用亚数专有的“大电气系统”使机电配合发挥最佳效率。
- 采用抗变形专利重型底座，支持快速加工动作 , 可抵抗棒料加工时的振动，提高精度和光洁度。
可选配：
4 轴旋转台、5 轴旋转台、尾顶
技术参数 - 加工能力
- 最大钻孔直径 - 机械主轴 (mm)
铝 Ф40 / 钢 Ф30
- 选配最大钻孔直径 - 电主轴 (mm)
铝 Ф16 / 钢 Ф10
- 最大攻丝直径 - 机械主轴 (mm)
铝 M22 / 钢 M20
- 选配最大攻丝直径 - 电主轴 (mm)
铝 M10 / 钢 M8
- 最大铣刀直径 - 机械主轴 (mm)
Ф63
- 选配最大铣刀直径 - 电主轴 (mm)
Ф50
- 刀柄类型 - 机械主轴
BT40
- 选配刀柄类型 - 电主轴
BT30
- 伺服刀库容量 - 机械主轴
10 工位
- 选配伺服刀库容量 - 电主轴
12 工位
- 重复定位精度 (mm)
± 0.01
技术参数 - 工作台
- 工作台面至主轴端距离 (mm)
170-470
- 工作台规格 (mm)
600×500
- 工作台最大承重 (Kg)
250
技术参数 - 行程
- X 轴有效行程 (mm)
500
- Y 轴有效行程 (mm)
600
- Z 轴有效行程 (mm)
300
技术参数 - 进给
- X 轴快移速度 (m/min)
18-30
- Y 轴快移速度 (m/min)
18-30
- Z 轴快移速度 (m/min)
18-25
- 进给伺服功率 (kW)
X, Y - 1.5, Z - 2.6
技术参数 - 主轴
- 主轴最高转速 - 机械主轴 (rpm)
6000 / 8000
- 选配主轴最高转速 - 电主轴 (rpm)
24000
- 主轴电机功率 - 机械主轴 (kW)
5.5 / 7.5
- 选配主轴电机功率 - 电主轴 (kW)
7.5
- 主轴锥孔 - 机械主轴
BT40
- 选配主轴锥孔 - 电主轴
BT30
- 主轴电机
上海众辰
技术参数 - 机台结构
- 丝杆 (mm)
32 台湾精密C3级滚珠型
- 导轨 (mm)
30 台湾精密P级滚珠型
技术参数 - 尺寸重量
- 控制系统
亚数智科® 或 选配
- 外形轮廓尺寸 (长 x 宽 x 高) (mm)
1740×1710×2460
- 总功率 - 机械主轴 (kW)
7.5
- 选配总功率 - 电主轴 (kW)
9.5
- 重量 (Kg)
2900
- （更多详情请咨询销售人员）
