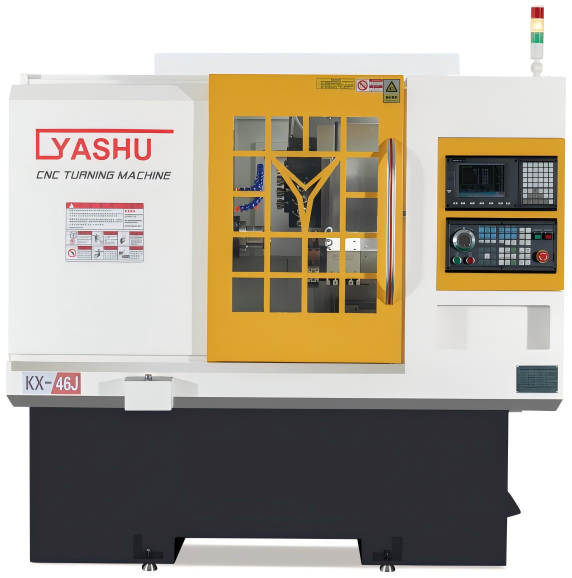

KX-46J Y 轴车铣复合机（4+4）
产品特点：
- 广泛应用于加工需要侧面冲孔、攻螺纹、铣槽的工件，可大大提高效率和整体加工精度。
- 超大加工工作区域，为多轴铣削和车削，以及非中心线的 Y 轴铣削提供宽敞的刀具设置空间。
- 本功能部件适用于KX-46J、KX-52J、KX-65J
- 其他同类可选配功能部件： Y 轴4+4+伺服刀塔
（更多详情请咨询销售人员）
技术参数 - 加工能力
- 棒料通孔直径 (mm)
Ф45
- 最大盘料直径（6寸卡盘）(mm)
150
- 最大加工工件长度 (mm)
350
- 工件适用加工精度 (mm)
±0.0075
- 刀架中心高度 (mm)
50
- 最大回转直径 (mm)
Ф520
- 刀柄规格 (mm)
16*16
- 刀具容量
8
技术参数 - 行程
- X 轴有效行程（直径）(mm)
1000
- Z 轴有效行程 (mm)
400
技术参数 - 进给
- X 轴快移速度 (m/min)
18
- Z 轴快移速度 (m/min)
18
- X 轴伺服功率 (kW)
1.5
- Z 轴伺服功率 (kW)
1.5
技术参数 - 主轴
- 主轴最高速度 (rpm)
4000
- 主轴电机功率 (kW)
5.5
- 主轴鼻端
A2-5
- 支持液压卡盘的尺寸 (inch)
6
技术参数 - 机台结构
- 床身类型
30° 斜床身
- 底座类型
重型抗变形专利底座
- 夹紧方式
液压夹紧
- 丝杆 (mm)
32 C3级滚珠型
- 导轨 (mm)
30 P级滚珠型
技术参数 - 其他
- 控制系统
亚数智科® 或 选配
- 外形尺寸（长 x 宽 x 高）(mm)
2120×1620×1970
- 总功率 (kW)
7
- 重量 (KG)
3000
- 夹头端面到油缸回水盒 (mm)
950
- 液压站容量 (L/Mpa)
40 / 2.2
- 机床使用电压 (V/hZ)
380 / 50
- 拉杆规格 (mm)
M55×2×530
- 移动门到主轴距离 (mm)
620
- 地面到主轴中心高 (mm)
1230

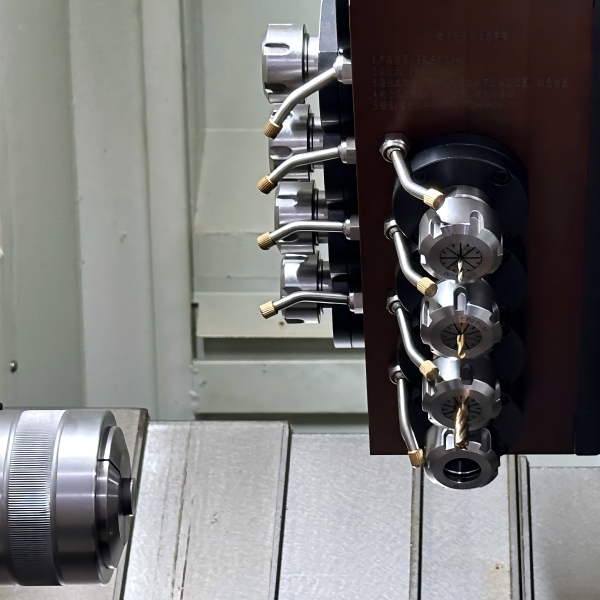

- 以下仅为 功能部件 - Y 轴侧4+端4动力头 参数
功能部件 - 加工能力
- 最大钻孔直径 (mm)
中碳钢 Ф12 / 铜铝 Ф14
- 最大攻牙直径 (mm)
中碳钢 M12 / 铜铝 M14
- ER夹头规格
ER 25
功能部件 - Y 轴结构
- 侧钻ER夹头螺母端面到主轴中心 (mm)
360
- 侧钻ER夹头中心到夹头座端面 (mm)
260
- 端钻ER夹头中心到主轴中心 (mm)
470
- 端钻ER夹头螺母端面到夹头座端面 (mm)
150
- Y 轴最高转速 (rpm)
2500
功能部件 - 行程
- 上下移动行程 (m/min)
210
功能部件 - 进给
- 动力电机功率 - 130电机 (kW)
2.6
- 升降电机功率 - 80电机 (kW)
1.0
- 升降快移速度 (m/min)
12
功能部件 - 其他
- 铣轴间距 (mm)
55
- 排刀刀具台长度 (mm)
360
- 排刀刀具台刀具容量
5
- Y 轴刀具数量
侧面 4 把+端面 4 把
- （更多详情请咨询销售人员）
